在数据中心中应当如何规划PDU电源

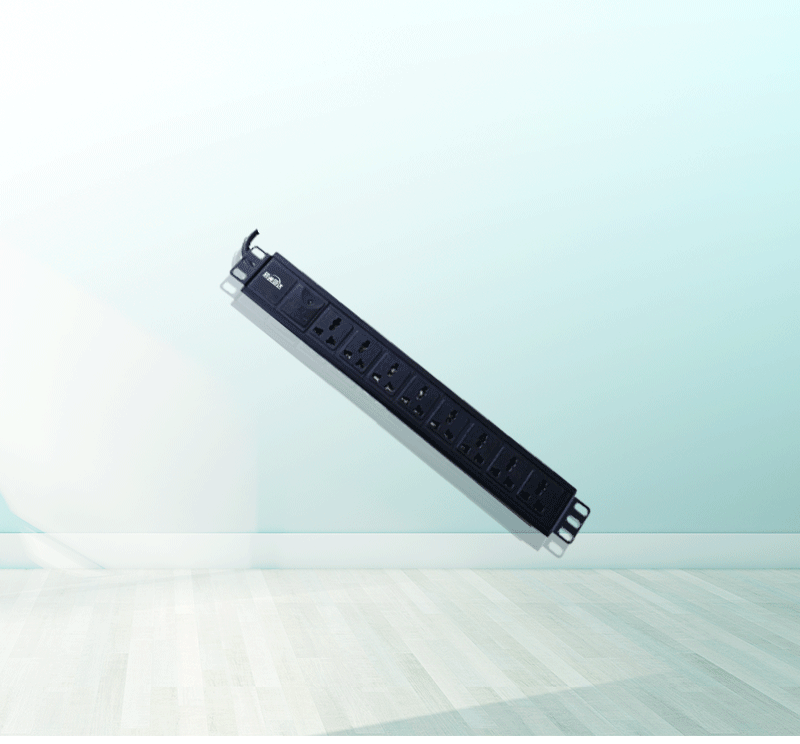

PDU是机房机柜******的电源插座，IDC数据机房机柜是多功能、多******的系统集成工程，只有合理的规划PDU电源插座设备布局，才能充分发挥各子系统的功能，便于今后的扩充，方便运维人员的管理，达到节省投资，节约成本的作用。

PDU电源插座设备布局建议考虑如下原则：

（1）排风机安装位置应保证其排风口高于新风入口并避免送风、排风短路。

（2）新风管道的送风口位置应使新风与空调机回风充分混合。

（3）配电柜布置宜靠近末端负载以减少线缆，方便维护管理。

（4）应有畅通的疏散通道。

（5）设备之间走道净宽不应小于1200mm，才可以包装充足的安装检修空间。

（6）服务器机柜侧面可无间距排列，并柜，以便于强、弱电线（缆）的敷设。每排机柜之间的距离***好符合地板模数，以避免机柜前后出现小于30Omm的补边地板。

（7）放置发热量较大的服务器如IBM690、670等服务器机柜时，其机柜前面之间的净距离不应小于2.lm，以免热密度太高从而影响设备的散热。

（8）服务器主机、存储设备、服务器机柜宜分区布置，主机、存储设备、服务器机柜及UPS、空调机等设备应按产品要求留出检修空间，允许相邻设备的维修间距部分重叠。

机柜******PDU的安装方式：1、水平安装、2、垂直安装：

3、安装特别提示：

通电前，请仔细检查有无接地线 请正确连接地线、注意用电安全请仔细阅读以下内容：

（1） PDU仅适于室内使用；

（2）使用前请检查产品标注的标称电压是否与本国家（地区）的供电电压相同，如不相符 时，严禁使用；

（3）为确保安全用电，请仔细检查您的供电线路是否已有接地线，电源线、插头及插座状 态是否良好,电源极性是否正确；

（4）为了确保机柜内设备的用电安全，严禁超负荷使用；

（5）本产品不能在潮湿的地方安装；

（6）不要在雷雨天气时安装电气设备或配电装置；

（7）只能插入与本产品插座型式相同的电源插头，与本产品插座型式不同的插头连接可能 会造成危险；

（8） 安装时请使用厂家配套的固定支架；

（9）不能确定接地是否良好时，为了减少触电危险，安装或连接设备之前请将PDU从外 部插座上拔下，只有当******连接全部完毕时才能再次接入外部电源；

（10）严禁私自改动PDU；

（11）PDU在使用中若发现有异常现象时，应立即切断供电电源，将电缆线插头拔出，送 交当地的授权经销维修服务机构处理。
