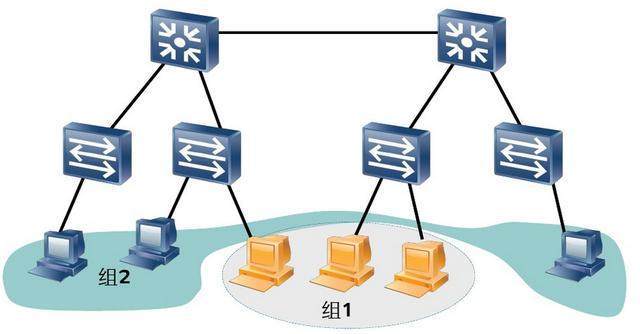

什么是VLAN?一张图看懂VLAN的作用

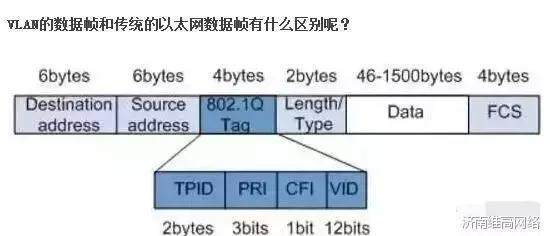

其中，数据帧中的VID（VLAN ID）字段用于标示该数据帧所属的VLAN，数据帧只能在所属VLAN内进行传输。
VLAN有哪些作用呢？

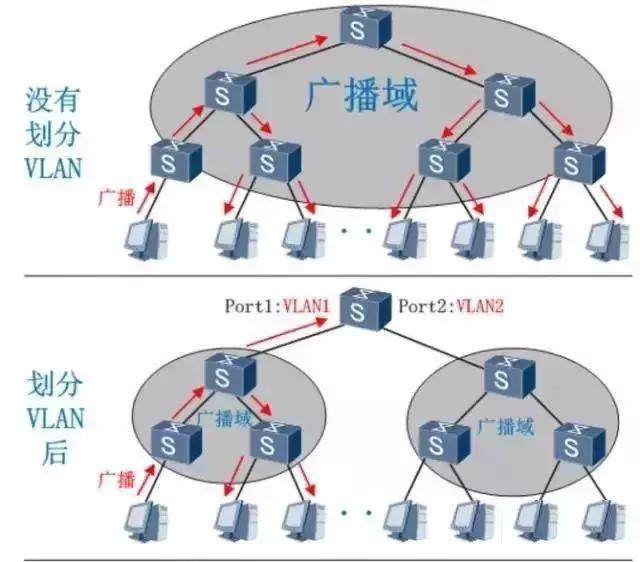

一张图看懂VLAN的作用:

由上图可以看出：通过划分不同的VLAN，VLAN内的主机间可以直接通信，而VLAN间不能直接互通，从而将广播报文限制在一个VLAN内。
这里小编总结了下VLAN技术的优点，一起来看下吧：
限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
提高网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。
灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。
VLAN数据帧在经过各接口时是如何处理的呢？
设备上都有哪些类型的接口呢？跟随小编一起看下吧！

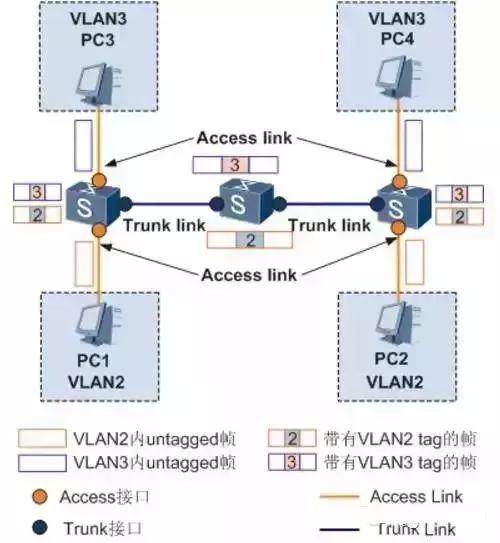

Access接口：交换机上用来连接用户主机的接口，它只能连接接入链路（Access Link）。
Trunk接口：交换机上用来和其他交换机连接的接口，它只能连接干道链路（Trunk Link）。
除此之外，还有一种接口叫Hybrid接口，是交换机上既可以连接用户主机，又可以连接其他交换机的接口。Hybrid接口既可以连接接入链路又可以连接干道链路。
注：Hybrid接口和Trunk接口在接收数据时，处理方法是一样的。weiyi不同之处在于：发送数据时，Hybrid接口可以允许多个VLAN的报文发送时不打标签，而Trunk接口只允许缺省VLAN的报文发送时不打标签。
接口类型不同，交换机对VLAN数据帧的处理过程也不同。具体处理方式如下：

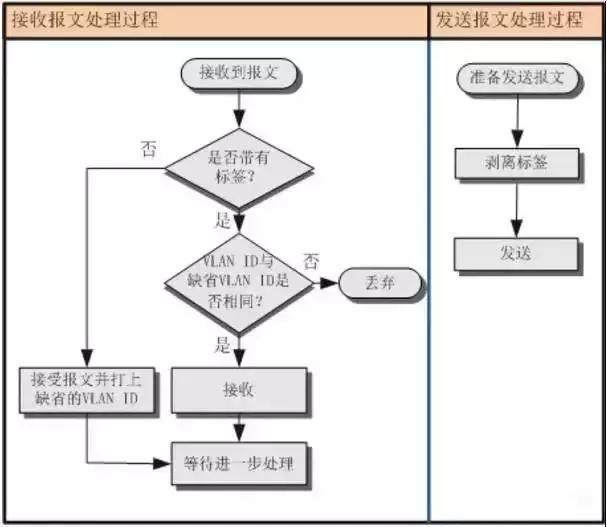

Access接口:

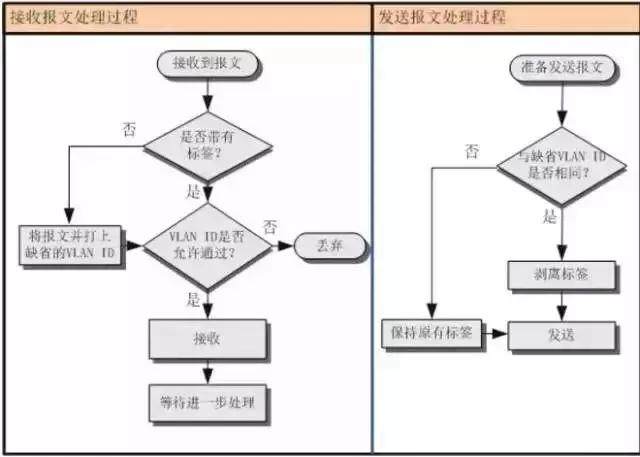

Trunk接口:

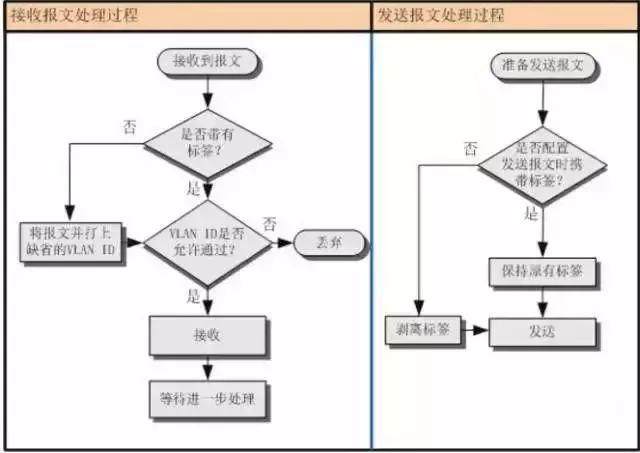

Hybrid接口:

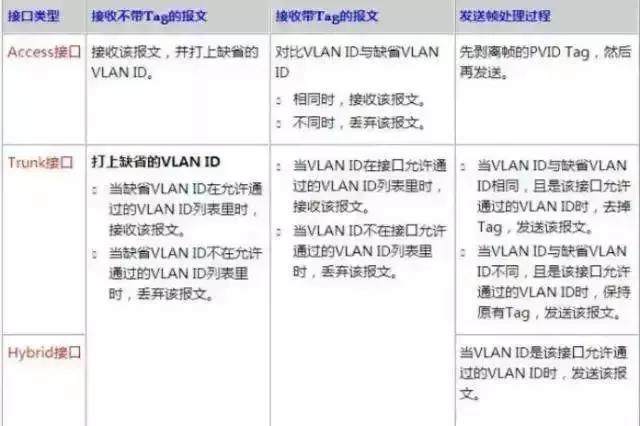

为了帮助小伙伴们更好的理解报文的处理方式，还可以通过下面的表格来学习！！！
