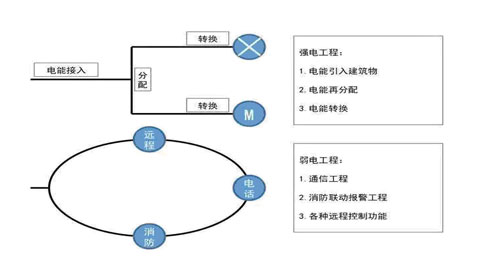

强弱电基础知识，一看就懂

文章整理了关于建筑强弱电的基础知识，介绍了三相交流用电、导线种类、照明安装方式、导线敷设符号、线路图形符号、配电设备图形符号、灯具和插座等图形符号，仅供大家交流学习！

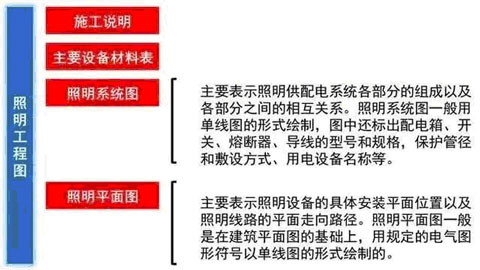

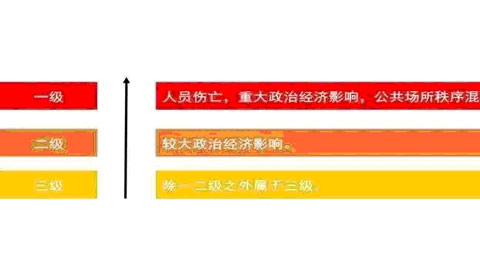

事故级别：

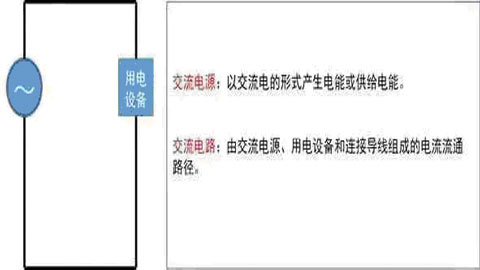

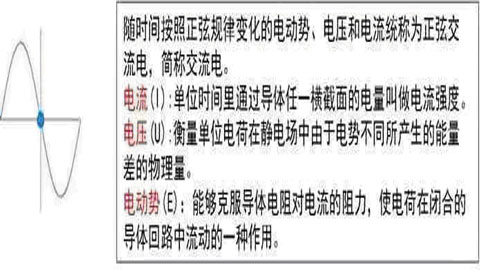

交流电：

三相交流电：三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。目前，我国生产、配送的都是三相交流电。

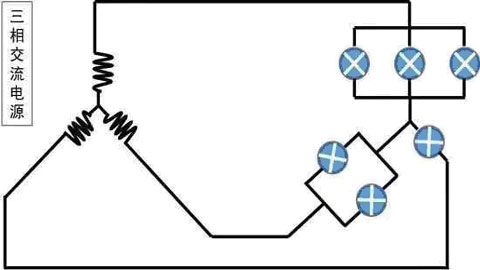

三相电源的星形(Y形)连接：相电机的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三条相线。

对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。优点是可以同时******两种不同等级的电压向三相用电设备和单相用电设备供电。

导线类型：

①BBLX，BBX：棉纱编制橡皮***缘铝芯、铜芯电线。

②BLV，BV：塑料***缘铝芯、铜芯电线。

③BLVV，BVV：塑料***缘塑料护套铝芯、铜芯电线。

④BLXF，BXF，BLXY，BXY：橡皮***缘氯丁橡胶护套、聚氯乙烯护套、铝芯铜芯电线。

⑤VLV，VV：聚氯乙烯***缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。

⑥YJLV，YJV：交联聚氯乙烯***缘、聚氯乙烯护套铝芯、铜芯电力电缆。

⑦XLV，XV：橡皮***缘、聚氯乙烯护套铝芯、铜芯电力电缆。

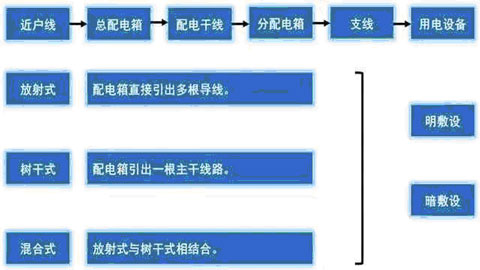

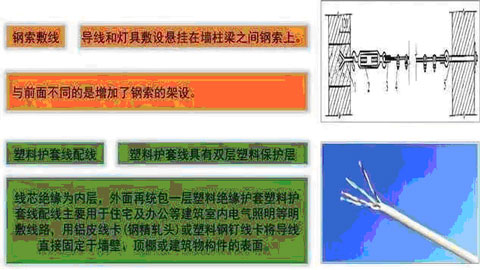

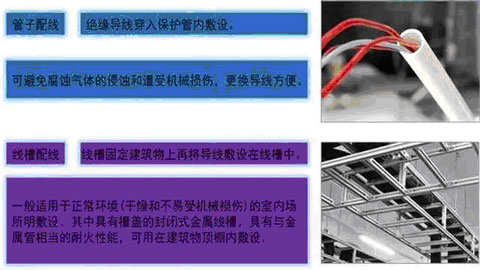

配线类型：

照明配电箱的安装高度应符合施工图纸要求。若无要求时，一般底边距地面为1.5m，安装垂直偏差不应大于3mm。配电箱上应注明用电回路名称。

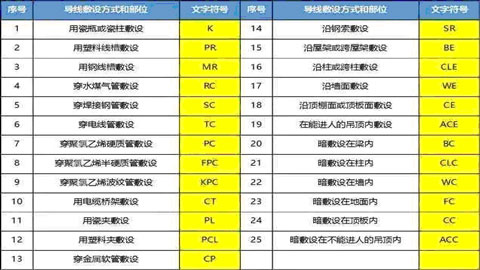

导线敷设：

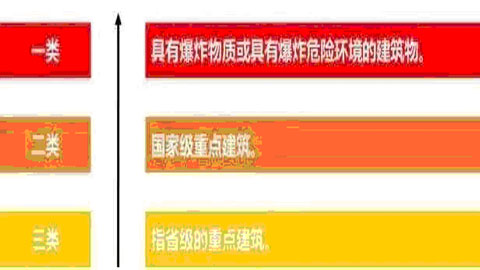

防雷等级：

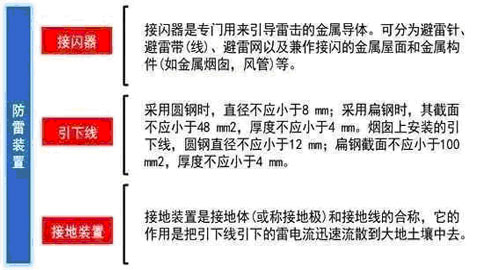

防雷装置：

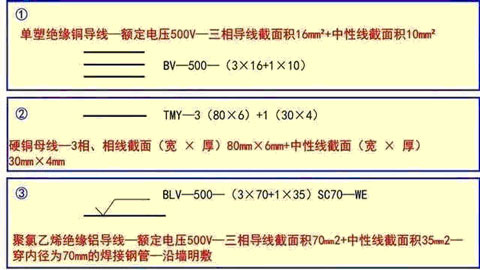

导线表示方法：

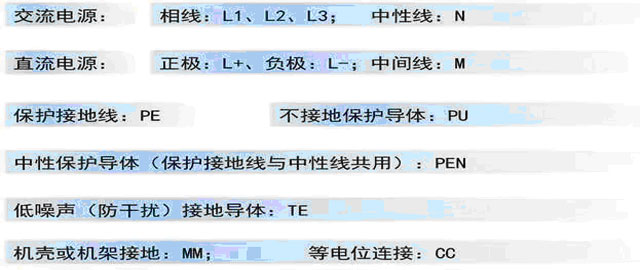

常用导线标记：

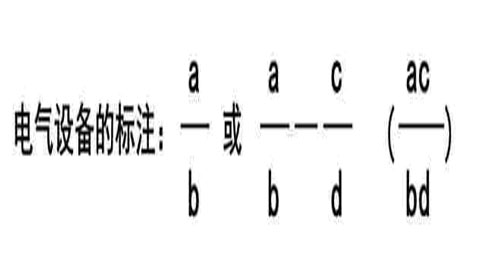

设备表示方法：

a：设备编号；

b：设备额定容量；

c：线路熔体或低压断路器脱扣电流（A）；

d：标高。

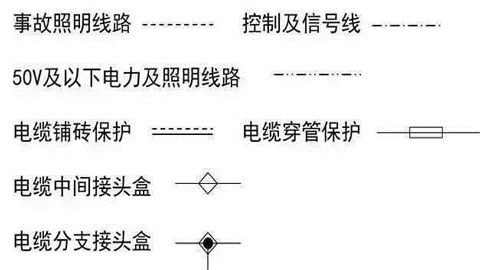

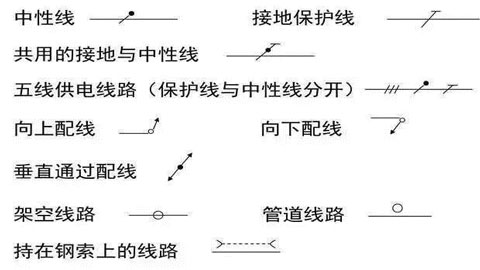

线路图形符号：

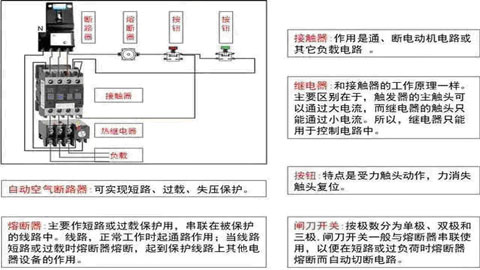

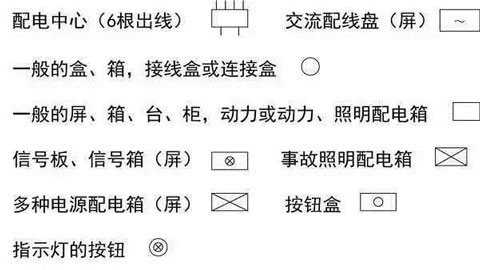

配电设备图形符号：

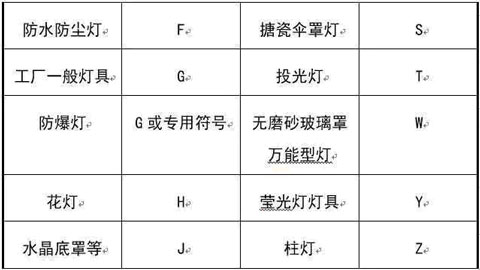

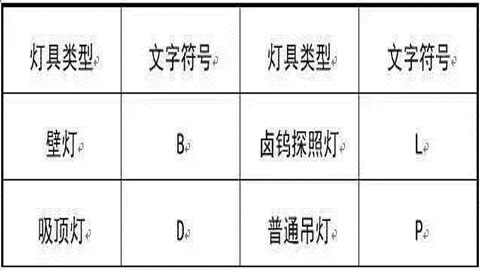

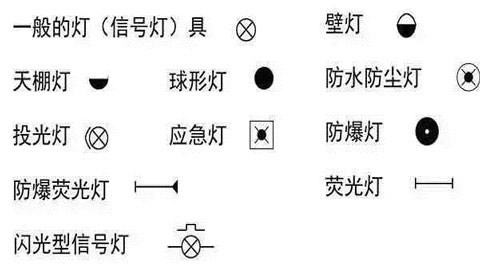

灯具图形符号：

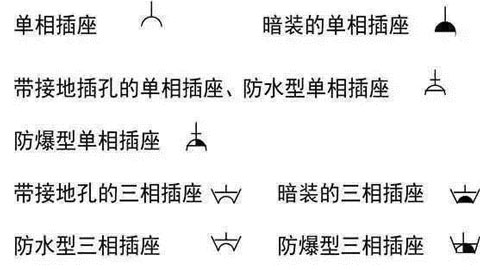

插座图形符号：

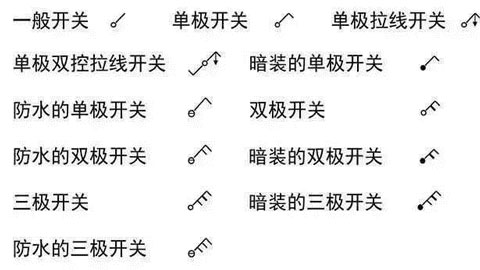

开关图形符号：

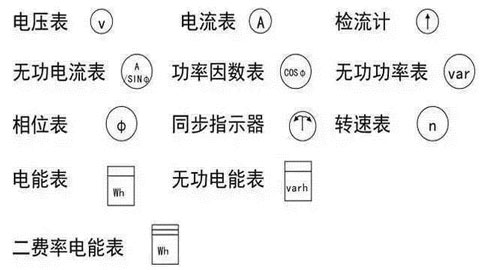

电表图形符号：

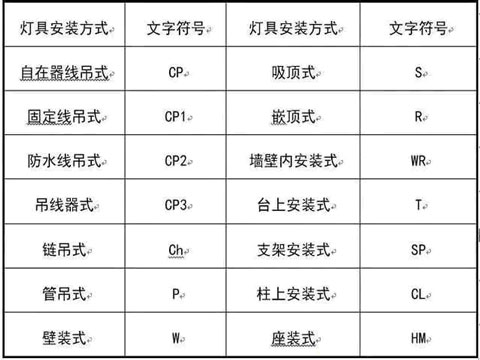

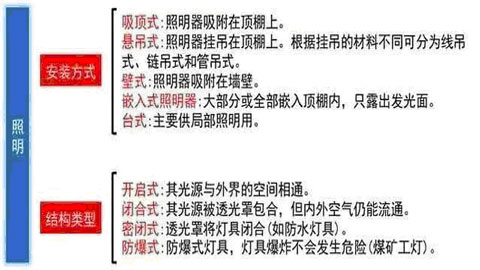

灯具安装方式：
