1000路大型监控系统该如何设计？如何选择交换机？

    大型监控项目该如何来设计？比如1000路监控该如何规划呢？本期我们主要从硬件配置的角度来探讨，如何实现1000路视频监控应用。

要实现1000路监控显示，主要有四个问题：
1、用什么摄像机？
2、1000路监控如何选择交换机？如何组网？
3、1000路如何合理安排存储？
4、1000路监控如何显示？
我们来逐一分析。

    如何选择摄像机，1000路大型监控项目中，可能用到的摄像机不止一种，需要根据环境会选择不同的摄像机，我们来看下各摄像机的用途。我们常用的会根据摄像机的外形进行分类。

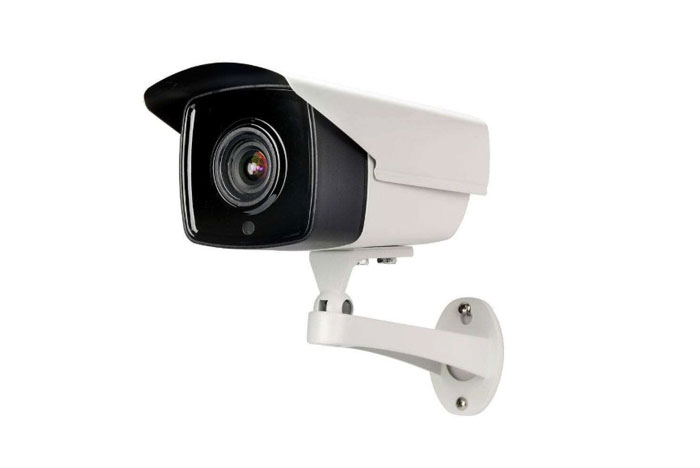

1、枪式摄像机：吊装、壁装均可，室外安装一般要加配防护罩。一般安装在通道内，厂房或者停车场等室外区域。主要应用于没有灯光或照度低的地下库、仓库、监控城市道路、小区室外环境等。

2、球型摄像机：实际上就是“一体化机芯（变焦镜头+摄像机）+护罩+云台+云台协议解码器”，一般使用在室外或者室内面积比较大、范围比较广的场合。
3、半球形摄像机：安装方式是吸顶安装。大多用于室内小范围的监控场合，没有灯光或者灯光较暗的半公共区、酒店走廊、医院、小区、电梯、室内大厅等场所。
4、红外一体机：红外一体是一种具备红外夜视探照头的监控摄像机。 该摄像机已经广泛的应用于日夜及大范围摄像的环境，如：小区，超市，广场，银行，工厂，军营学校等场所。

实际项目中，可根据应用场景来选择合适的摄像机。另外，摄像机有不同分辨率，对应码率也不一样，在实际选型的时候也需要注意，具体参照图2。

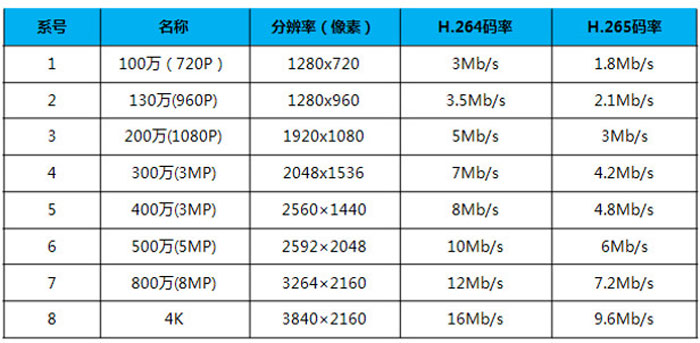

图2常见摄像机分辨率、码率关系对照参考表

    1000路的监控项目，其重点就是交换机的选择了，这里我们选用三层网络结构，网络结构为接入层‐汇聚层‐核心层。相对两层网络架构，三层架构网络组网规模更大，传输距离更远，网络可拓展性更强。

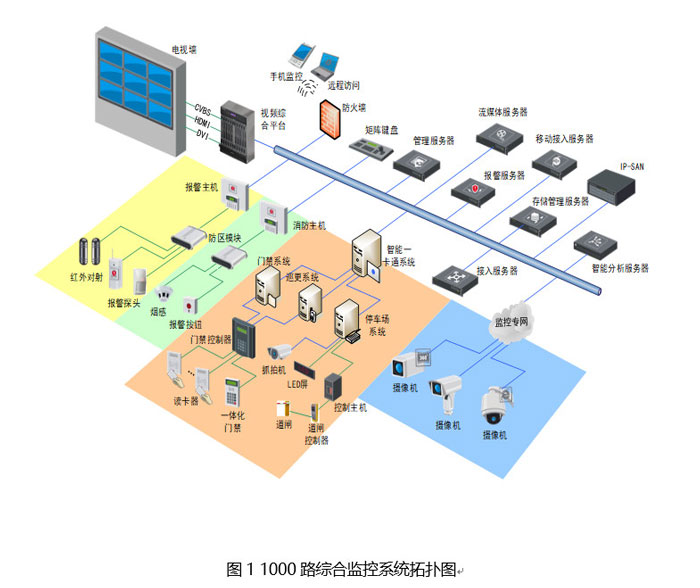

拓扑图如下：

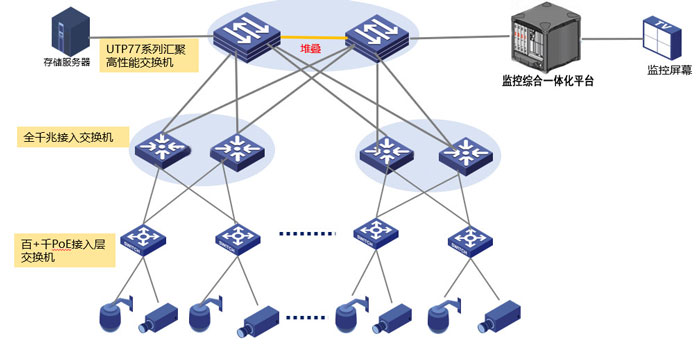

图3  1000路视频传输系统拓扑图

那么各层交换机如何选择呢？
1000路的大型监控系统，如果交换机分配不合理，时常会出现卡顿或掉线，甚至造成系统瘫痪。所以合理的选择和分配接入层、汇聚层、核心层交换机至关重要。

一、1000路监控接入层交换机的选择
    接入层是前端采集设备与传输系统的接口，交换机需易于使用和安装，同时兼具安全性，确保入口数据的安全。当然在设计上，主张使用性价比高的设备。接入层交换机选型设计注意要点如下：
   单个摄像机码流一般是按4Mbps计算，峰值是6-8M，选型的时候需要考虑到峰值。
传输带宽利用率在60%左右，100M的也就60M左右。

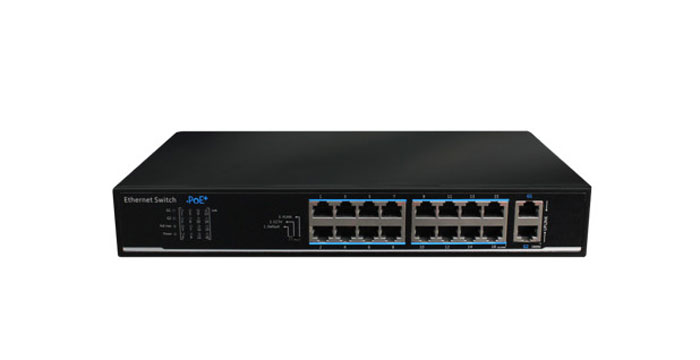

   综上两点，一个百兆交换机一般可以带8路摄像机，8路以上摄像机需采用千兆上联交换机。
根据前端的布局方式集中或者分散，可能会采用8到24不同口数的交换机。根据安装环境的不同，还可能会用到工业级交换机。


二、汇聚层交换机的选择
    汇聚层承上启下，压力较大，需要考虑同时处理的监控查看的带宽。
条件1、交换机带宽，如果1000路摄像机，汇聚层有8台交换机的话，则每台需要同时处理 125 只摄像机的 4M 码流（125* 4M=500M），也就意味着汇聚层交换机需要支持同时转发500M以上的交换容量。 这样的话一般的千兆交换机可以说是比较充足的。

条件2： 汇聚层交换机的背板带宽，每台汇聚层交换机至少会接入来自接入层的5台千兆交换机，我们为了保证带宽充足，则交换机背板带宽要求为：
  (5*1000M*2)/1000=10Gbps 的背板带宽。

条件3： 包转发率：一个 1000M 口的包转发率为 1.488Mpps/s，汇聚层下接 则汇聚层的交换机交换速率为：5*1.488Mpps/s=7.44Mpps。

    根据以上条件得出： 当有1000路摄像机接入网络时，汇聚层需要满足背板带宽不少于10Gbps，包转发率大于7.44Mpps。
我们可以至少需要8口全千兆交换机，且背板带宽不少于10Gbps，包转发率大于7.44Mpps。

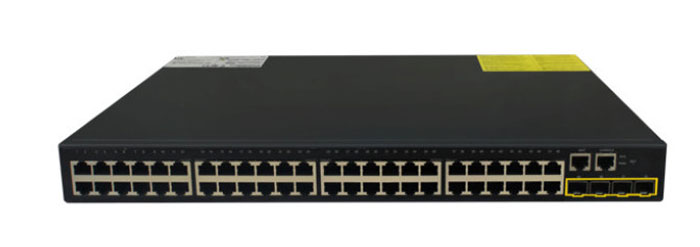

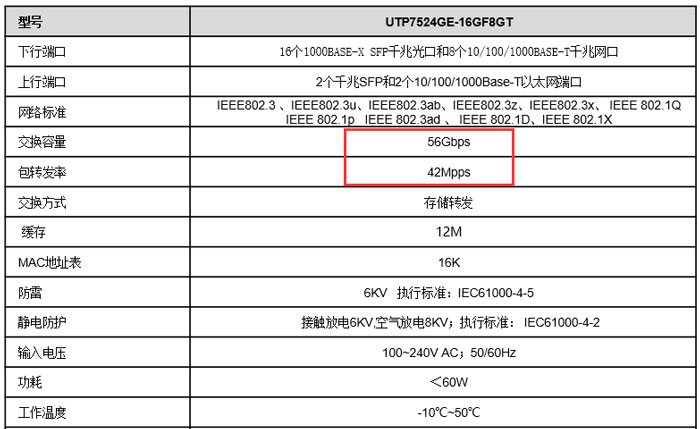

                                         例如：这款24口全千兆交换机比较符合汇聚层要求。

    交换机容量与包转发率都是比较充足的。


三、核心层交换机的选择

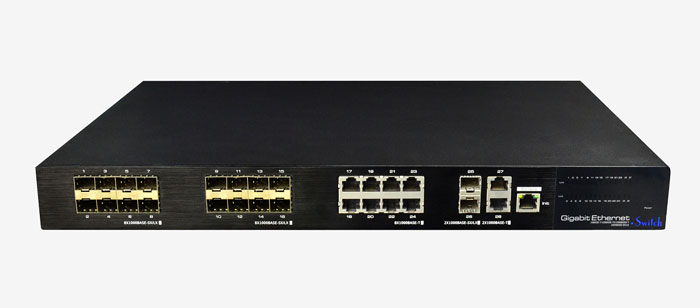

    核心交换机主要承担数据转发和网络架构设置功能，对交换能力、网路管理功能、稳定性要求也更高。另外，因为存储设备是在核心层上，需要考虑交换机的交换容量以及到核心链路的带宽和高速转发能力。所以要满足以下条件：

带宽：1000路监控的带宽至少为1000*4Mbps=4000Mbps，核心交换机建议选择高带宽的千兆或万兆交换机，上联端口为万兆，才能使数据通畅。

背板带宽：核心交换机至少会有8个来自汇聚层的千兆接口、2个上联的万兆端口，以及4个可能接入其它的千兆端口，所以一共有12个千兆口与2个万兆口，为了保证带宽充足，则交换机背板带宽要求为：
（12*1000M*2+2*10000*2)/1000=64Gbps的背板带宽。

包转发率：一个千兆口的包转发率为1.488Mpps/s，一个万兆口的包转发率为14.88Mpps/s，为了保证能够线速转发，则至少会有12个千兆口与2个万兆口，则核心交换机交换速率为：
12*1.488Mpps/s+2*14.88Mpps/s=47.56Mpps。

    根据以上条件得出：当有1000路摄像机接入网络时，核心层交换机至少需要满足背板带宽不少于64Gbps，包转发率大于47.56Mpps。

    除此之外，核心交换机还需要考虑系统的可扩展性、插槽数量、模块类型、模块冗余、路由冗余等，才能保证1000路监控的数据高速交换。

    要解决1000路监控存储，光靠NVR和硬盘是不行的，这里面我们要用到IP SAN存储产品，IP SAN也算是SAN的一种，只是服务器和存储之间通过网络交换机互联，性能不算***好，但不受距离的限制。SAN是超大容量，可以接上百路，但价格很贵，所以我们选择ip SAN，它是以块作为存储的，你可以认为它是含阵列功能的硬盘，其实就是磁盘阵列+硬盘。

数据存储
    那么，当涉及到1000 路全高清IP监控时，到底有多少数据需要存储呢？网络摄像机，每秒可产生约4Mb的30FPS的视频流。每台NVR有42路的实时视频流，1000路高清视频流全部传输到APT 双控10Gb磁盘阵列的话，每秒则产生4Gb的惊人数据量。

如何解决整体方案中的稳定性以满足7X24小时的不停工作。

一个码率为4M的摄像头一天的存储量为48G左右。

那么1000个7天的存储量为：
1000个摄像*48G*7=395136G=328T左右。
以市场上4T硬盘计算，它在电脑上显示约3700GB，h.265编码格式，则可以使用96块硬盘，******够用。

如何利用这96块硬盘以满足24台NVR系统传来的视频流呢？
每几块硬盘组成一个RAID组，而不是将这96块硬盘组成一个巨大容量的RAID组。
因此，这96块硬盘可以每4块硬盘组成一个RAID5，组成24个RAID组。

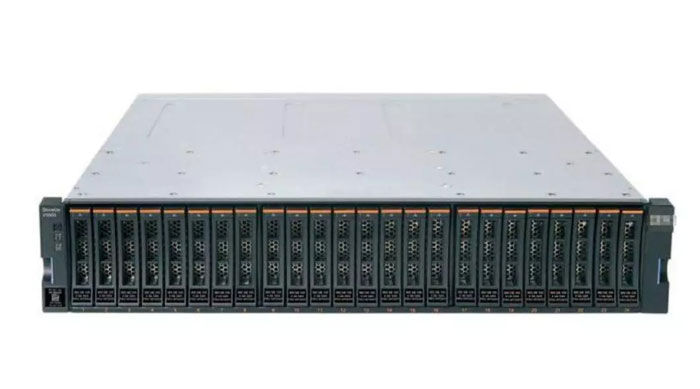

我们采用16盘位的网络存储IP SAN磁盘阵列，6台可以解决。

    而对于大型公共监控的要考虑其扩展性、易管理性，所以采用IP SAN的解决方案。

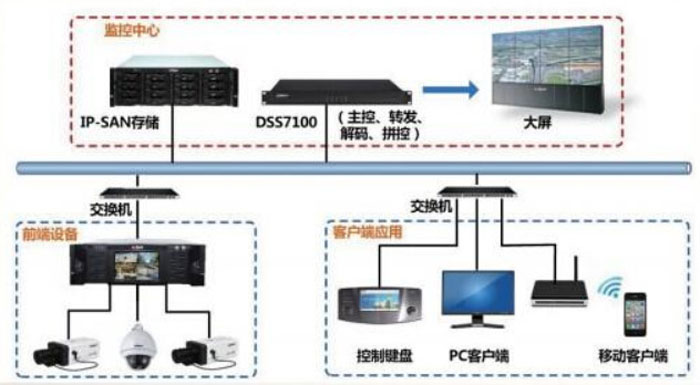

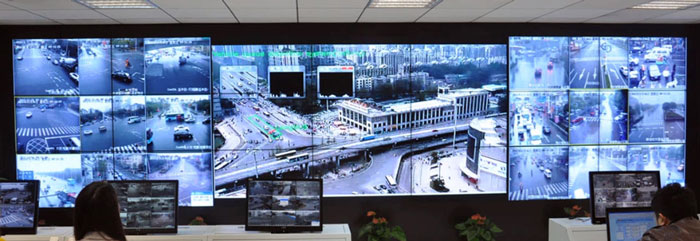

    1000路监控如何显示，大型监控一般都会选择使用监控显示墙。

    中心就要有管理平台，需要配置综合监控一体化平台，解码能力强，功能更强大，上墙预览的数量看需求，不需要全部上完，可以做轮巡。

    1000路监控还有一个关键点就是ip地址的分配与设置，这个后面会提到。

    总的来说，1000路视频监控系统的设计原则是：以系统稳定可靠、拓展性强为前提，要求监控画面不卡顿、图像不中断，安全不泄密。在规划和架构网络系统时，要综合摄像机码流、网络带宽、传输数据量、具体网络环境，以及用户对监控系统的具体要求等因素，合理规划设计，并选择合适的监控设备。
